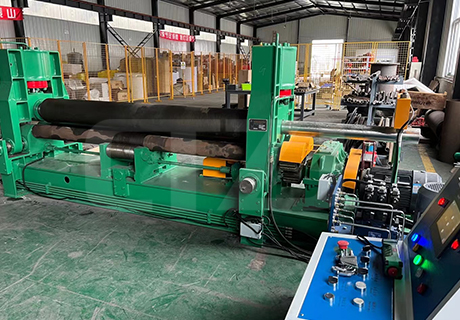

W11S小型上辊万能式三辊卷板机

创图机诫构成卷板机、折弯加工机、液压剪板机、形材回弯机，能能跟据您的环境负荷为您制定您所需的板金机诫机，尽快取得联系各位吧！

取得联系小编

W11S小型上辊万能式三辊卷板机

产品特点：上辊万能式卷板机属于液压型三辊卷板机，用于常温状态下将板材卷成圆筒形、圆弧形、圆锥形。...

全国免费服务热线：180-6895-4999

60秒网上服務 30几分钟技术设备复函 24小时英文技術方案格式

产品介绍
画面实拍视频
性能指标的特点
技术参数

产品介绍

上辊全面、万能式卷板机类属液压多路阀油缸型三辊卷板机，用做恒温环境下将产品搓成圆罐形、圆圆弧、圆锥体形。上辊也可以立式中国移動端、标准中国移動端。上辊立式位移主要进行液压多路阀油缸传输，标准中国移動端主要进行机械性传输。有板端预弯作用，能够上辊标准中国移動端，使上辊对应于下辊呈非相交选址来保持板端预弯。卷圆时使用智能机、滑行机起到两三下辊实行。由下辊的标高一致，所以说容易浇口和操控。倾翻架通过液压机倾翻。通过PLC可源程序屏幕上三星显视屏调节，字母屏幕上显视操控，操控简便计算抽象思维。

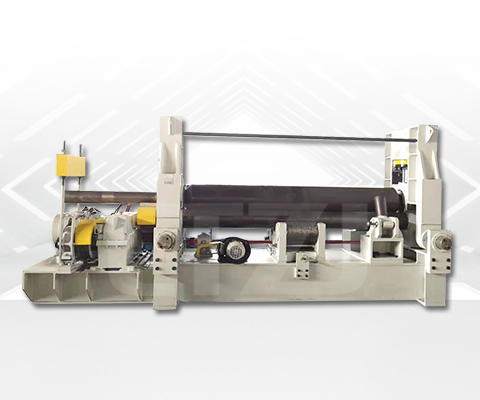

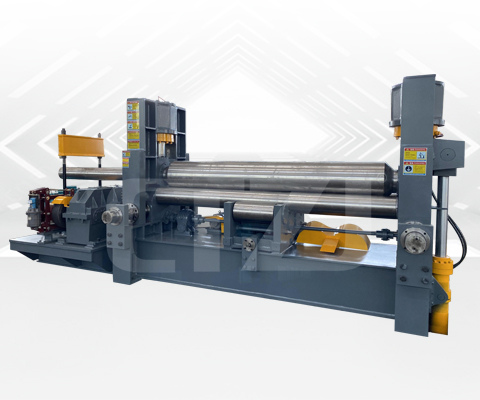

产品图片

产品特点

1、该型卷板机兼备板端预弯系统，预弯剩下的直边量≤2.5倍板厚。2、进行EPS自主化光学调平技术应用，立即监测系统立即进行调节，自主化进行调节上辊技术水平度，保持着两边辊平形。3、该型卷板机DuTe的后屈曲技术，可达成顶部预弯，不间断屈曲无后角，屈曲的时候全数子展现。4、大宽度液晶屏触控屏屏数显压力表，组队对战抑制菜单栏，更高效抽象概念方法。5、上辊特定扰度拆迁来补偿与下辊缓冲托辊可变气门正时扰度拆迁来补偿结合在一起在一起，有用克服害怕扰度开裂影晌，提升制作品直线方程度。6、具有着各式各样电机负载及人身安全可靠耐火板功能性，互联网络互锁，内部故障全自动报警声音和提升，可可行放到误控制，爱护机及控制人员管理人身安全可靠。7、高韧度产品悍接减震与卡子，设备构造不变，避免后期使用时出现晃动影响体验效果，经久结实耐用。

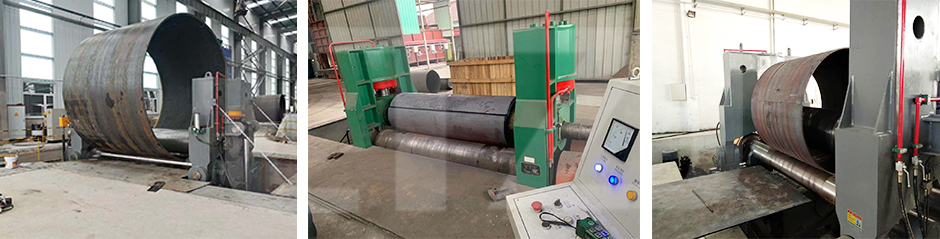

产品案例

技术参数

型号参数	卷板机的薄厚 (mm)	卷板间距 (mm)	上辊半径 (mm)	交流电动机马力 (kw)	内部结构规格尺寸 (mm)
CTW11S-6X1500	1-6	1500	160	4	3200x1050x1250
CTW11S-6X2000	1-6	2000	170	4	3700x1050x1250
CTW11S-8X2000	1-8	2000	200	5.5	3800x1100x1300
CTW11S-12X2000	1-12	2000	250	7.5	3900x1450x1400
CTW11S-12X2500	2-12	2500	270	11	4500x1500x1450
CTW11S-12X4000	2-12	4000	340	15	6700x1500x1900
CTW11S-16X2500	2-12	2500	300	11	4500x1500x1750
CTW11S-20X2500	3-20	2500	340	15	5000x1700x1900
CTW11S-25X2000	3-25	2500	380	22	5100x1950x2220
CTW11S-30X2500	5-30	2500	420	30	5200x2400x2500
CTW11S-40X2500	6-40	2500	520	37	6000x2700x2900
CTW11S-40X3200	6-40	3200	550	45	7800x2900x3200
CTW11S-50X2500	8-50	2500	580	55	6500x3100x3300
CTW11S-50X3200	8-50	3200	620	55	7000x3200x3500
CTW11S-60X3200	10-60	3200	660	75	6700x3500x3900
CTW11S-70X3200	10-70	3200	720	75	7000x3800x4300
CTW11S-80X3200	16-80	3200	780	90	7200x4000x4700
CTW11S-90X32001	20-90	3200	820	90	7300x4100x5000
CTW11S-100X3200	20-100	3200	860	110	7500x4200x4900
CTW11S-120X3200	25-120	3200	930	2x63	7800x4400x5800
CTW11S-120X4000	30-120	4000	980	2x75	8600x4600x6300
CTW11S-130X3200	30-130	3200	980	2x75	7800x4600x6300
CTW11S-150X3200	30-150	3200	1120	2x90	7800x5500x6800
CTW11S-160X3500	40-160	3500	1200	2x90	8500x5760x7100
